バンテック JB470のレストア日記❗️【7】内装編33

今日は、昨日のバックミラーが合わなかったことで、気分が落ち込んでることから、簡単で見栄えが良い引き出しのリフォームをしてみました。



まず引き出しを取り外します。

f:id:fujituboxr600:20200927183029j:plain

f:id:fujituboxr600:20200927183052j:plain

次にダイソーダッシュ💨で買ってきたお馴染みの壁紙と床用のマット地のシートを準備します。

f:id:fujituboxr600:20200927183427j:image
f:id:fujituboxr600:20200927183424j:image

では、どんどん分解します。

f:id:fujituboxr600:20200927184718j:image
f:id:fujituboxr600:20200927184715j:image

次にパーツ毎に壁紙を貼っていきます。

貼る時には、シンナーで一度拭き取ると壁紙の吸着がいいです。

今回写真には撮りませんでしたが、角の曲がりで浮きがあって貼り直ししてます。

f:id:fujituboxr600:20200927184839j:image

最後に組み立てて終了です。

f:id:fujituboxr600:20200927184928j:image
f:id:fujituboxr600:20200927184931j:image

自画自賛ですが、中々の仕上がりに満足です。

来週はミラー編を進めたい今日この頃です。

では。



まだまだ続く‼️



🌟お願い🌟

ランキングに参加していますのでこのアイコンをクリックして落ち込んでる本人の応援、お願いできますでしょうか。




キャンピングカーランキング





バンテック JB470のレストア日記❗️【8】ミラー編②

今日は、待ちに待ったバックミラーを交換したいと思います。ネットでボールブッシュホルダー式のボール径がφ22 ・φ20の物が中々無くて、大変探しました。φ30が一般的みたいです。

さて、以前に紹介した取り付け前の状態です。

f:id:fujituboxr600:20200925205056j:image
f:id:fujituboxr600:20200925205103j:image

取り外しした物です。
f:id:fujituboxr600:20200925205059j:image
f:id:fujituboxr600:20200925205106j:image

今回、探した結果、品番からAmazonで購入しました。

f:id:fujituboxr600:20200925205430p:image
f:id:fujituboxr600:20200925205426j:image

ボール径がφ20とφ22が使える物です。

f:id:fujituboxr600:20200925205600p:image
f:id:fujituboxr600:20200925205556j:image

ボール径がφ20の物です。

f:id:fujituboxr600:20200925205644p:image
f:id:fujituboxr600:20200925205649j:image

ボール径がφ16のアンダーミラーです。



若干どれも大きな感じはしますが、取り敢えず取り付けしてみます。

アンダーミラーから付けてみます。

f:id:fujituboxr600:20200926190104j:image
f:id:fujituboxr600:20200926190100j:image

問題なく取り付けできました。



次にアンダーミラー脇のサイトミラーを付けようと思います。

f:id:fujituboxr600:20200926190325j:image

ボールの突き出しが短くて取り付ける角度が合わないし、ミラーの取り付けはボールのサイズは合わせてφ20用の物を購入しましたが、φ20用なのにスカスカでした。

仕方ないので、運転席側のサイドミラーがφ22なので、そちら側に移動します。

f:id:fujituboxr600:20200926191005j:image
f:id:fujituboxr600:20200926191009j:image

取り敢えず取り付けに問題ありませんでした。

ただ、φ22のボールにフィットするのは納得出来ません。Amazonの評価を適切にしようと思います。



次に助手席側に別のミラーを取り付けてみます。

f:id:fujituboxr600:20200926191516j:image

こんな感じで中央のボール状のカラーを挟み込んでます。
f:id:fujituboxr600:20200926191519j:image

ボールが入る内側のカラーを外します。

φ20用のはずです。

f:id:fujituboxr600:20200926191710j:image

仮付けしたら、スカスカでこのまま上に抜けてしまいました。

これではミラーが固定出来ませんので、カラーの擦り合わせとフェルトなどを挟み込みしてみようと思います。

まずは、ダイソーダッシュ💨

f:id:fujituboxr600:20200926192033j:image
f:id:fujituboxr600:20200926192041j:image
f:id:fujituboxr600:20200926192038j:image

硬めと柔らかめのフェルト。それと、φ20用のイスキャップを購入してみました。



始めにカラーを擦り合わせてみます。

f:id:fujituboxr600:20200926192302j:image

カラーの水平面を擦って、挟み込む際の締め付けを強くしたいと思います。



次にイスキャップを仮付けしてみます。

f:id:fujituboxr600:20200926192524j:image

二枚重ねしてみましたが、カラーを嵌めてみたら、やはり締め付けが弱い用です。

次にフェルトを巻いてみます。

 f:id:fujituboxr600:20200926192812j:image

薄い方ですが、やはり滑りました。
f:id:fujituboxr600:20200926192816j:image

厚い方ですが、それなりに固定出来てる用です。

ミラー本体を嵌め込んでみます。

f:id:fujituboxr600:20200926193141j:image

自重で下がる事はありませんが、風圧で間違いなくミラーがズレるか、外れるなって思いました。仕方ない…。仕様変更ですね。

Amazonさん勘弁してくださいよ。もう‼️

対策を検討して出直しします。



今回は余裕で取り付け終わって、内装を綺麗にしようかと思いましたが、全然思い通りにいきませんでした。😭



まあ、楽しんでますかね。



まだまだ続く‼️



🌟お願い🌟

ランキングに参加していますのでこのアイコンをクリックして落ち込んでる本人の応援、お願いできますでしょうか。




キャンピングカーランキング











バンテック JB470のレストア日記❗️【番外編】❶

先週、始動確認したワキタインバーター発電機は、今回メーカーに見積もり依頼にかけました。

多分、インバーターだと思うんですが、工場に確認したところ、キャブを調整するモーターかエコスロットルの点検をして、最後にインバーターらしいです。

ちなみにインバーターの定価は48000円って言ってましたが、仕方ないので、インバーターじゃないことを祈って、まずは見積もりを見てから決めようと思います。



では、気を取り直して、もう一台の愛車を紹介します。

f:id:fujituboxr600:20200919132230j:plain

ランクル40 です。実はこれもレストア中です。

f:id:fujituboxr600:20200919132347j:plain

ドア・ボンネット・ガラスを外して板金中です。

f:id:fujituboxr600:20200919132546j:plain

f:id:fujituboxr600:20200919192813j:plain

ドア下が腐っていたので、切り離し中です。

f:id:fujituboxr600:20200919132805j:plain

これはリヤの観音扉で、同じように下側が腐りますので、切り離し中です。

こういった腐りやすい箇所の鉄板については、実はパッチがあります。

f:id:fujituboxr600:20200919134544p:image

ランクルは海外戦略車であったことから、アメリカで専門ショップが製作しています。

インターネットの時代、何度も購入させていただきました。

まあ、ハコスカとかGTRに比べると部品の調達が比較的楽で助かります。

では、気が向いたらまた番外編もアップします。



🌟お願い🌟

ランキングに参加していますのでこのアイコンをクリックして落ち込んでる本人の応援、お願いできますでしょうか。




キャンピングカーランキング











バンテック JB470のレストア日記❗️【8】発電機編①

家のJB470の電源🔌ってバッテリー頼みなので、前々から欲しかった発電機をヤフオクで落札してみました。

f:id:fujituboxr600:20200912180105p:plain

落札した発電機です。ワキタ HPG16ieで、ジャンク品❗️

◎始動しません。

◎リコイルロープは引けます。

とのことですが、27300円で激安でした。

f:id:fujituboxr600:20200912180554j:plain

到着です。送料が3190円で高めですが、本体が安いのでまあいいっかって思います。

さて、キャブの詰まりだと思いますので、カバーを取り外してみます。

f:id:fujituboxr600:20200912180908j:plain

f:id:fujituboxr600:20200912180944j:plain

スターターの紐を引いて、エンジンが掛かるか試してみます。

掛からないって言ってたんですが、あっさり起動しました。

f:id:fujituboxr600:20200912181208j:plain

エンジンは安定してるし、なんで❓って思いましたが、写真を見てもらうと分かる通り過負荷のランプが点灯していて、出力しませんでした。

まあ、ジャンクなので仕方ありませんが、今日ワキタのサービスに電話📞して原因とかパーツの購入を問い合わせしたかったんですが、休みみたいで繋がりませんでした。

修理は来週するしかないようです。

まだまだ続く‼️

🌟お願い🌟

ランキングに参加していますのでこのアイコンをクリックして落ち込んでる本人の応援、お願いできますでしょうか。


キャンピングカーランキング



バンテック JB470のレストア日記❗️【7】内装編32

今日は先週お伝えした清水問題を解決していきます。

先日注文した部品が続々と届きました。

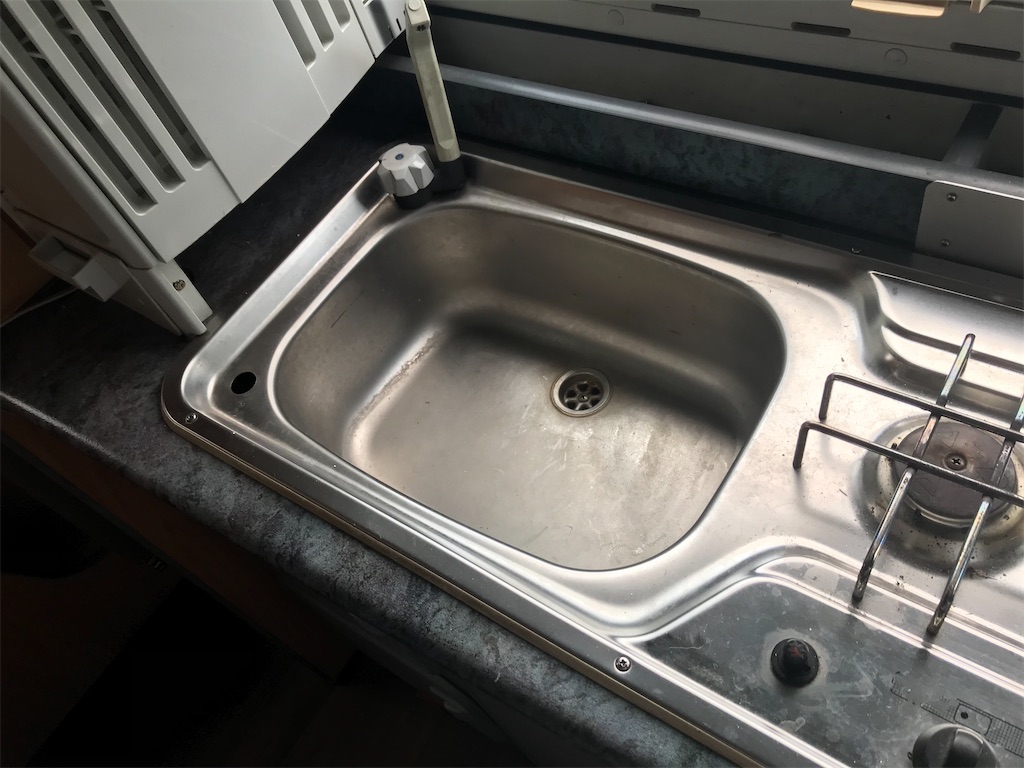

うちのJB470は、清水用フォーセットの蛇口がありませんでした。

f:id:fujituboxr600:20200905152550j:image

f:id:fujituboxr600:20200904211655j:plain

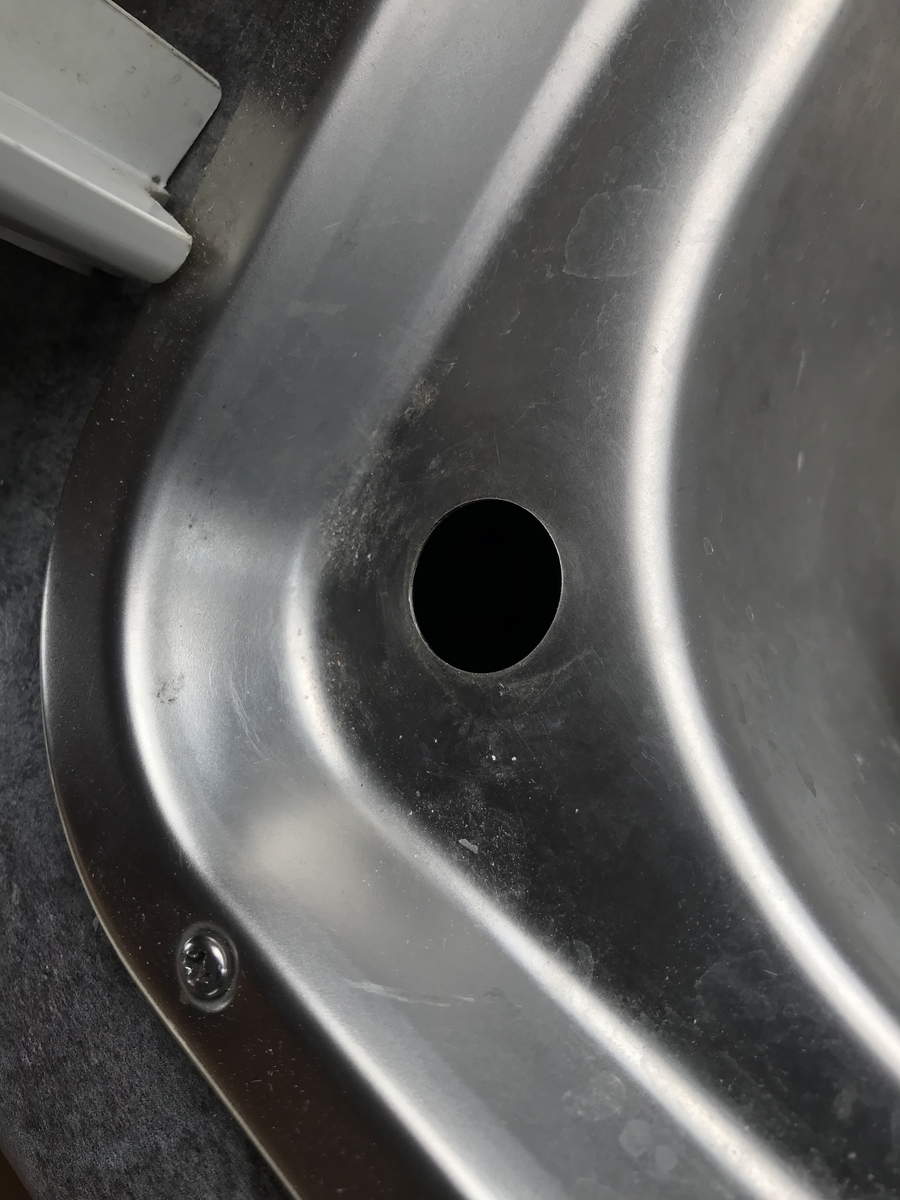

不思議な穴❓がシンク脇に。

φ20の穴でした。ここに蛇口を取り付けるんですね。

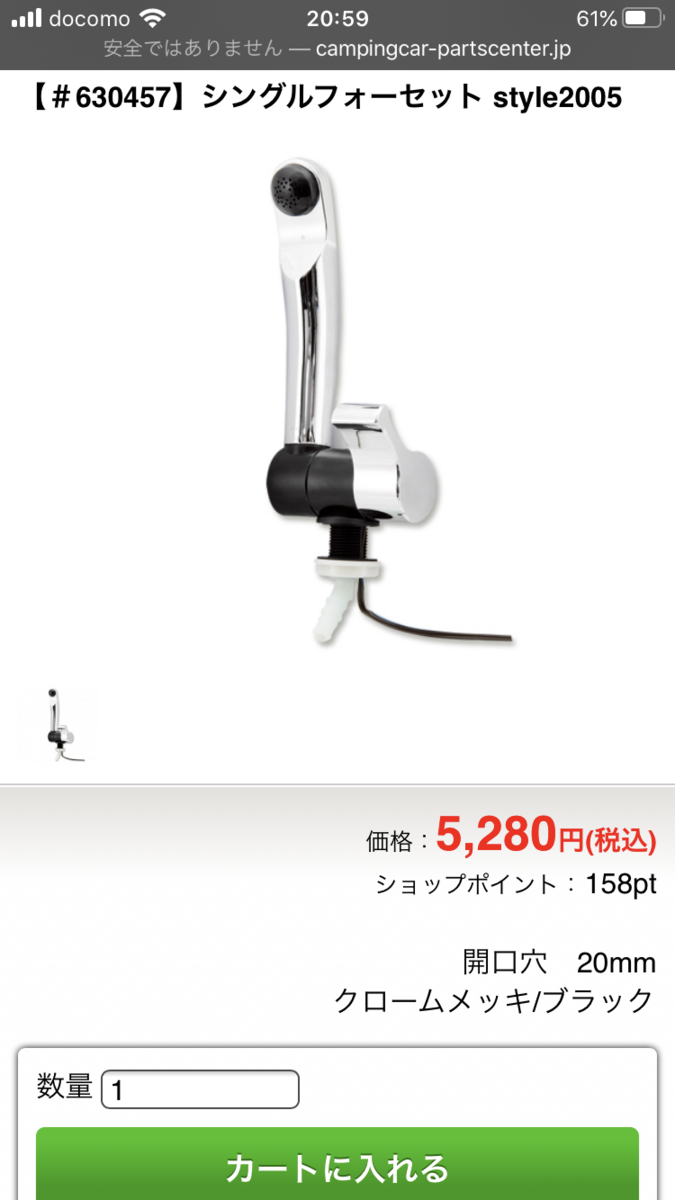

口径が判ったので、バンテックパーツセンターのホームから口径に合った蛇口を選びました。

f:id:fujituboxr600:20200904212103p:plain

f:id:fujituboxr600:20200904212121p:plain

へーホースの取り付けは20mmの口金なんだ。

結構太いな。

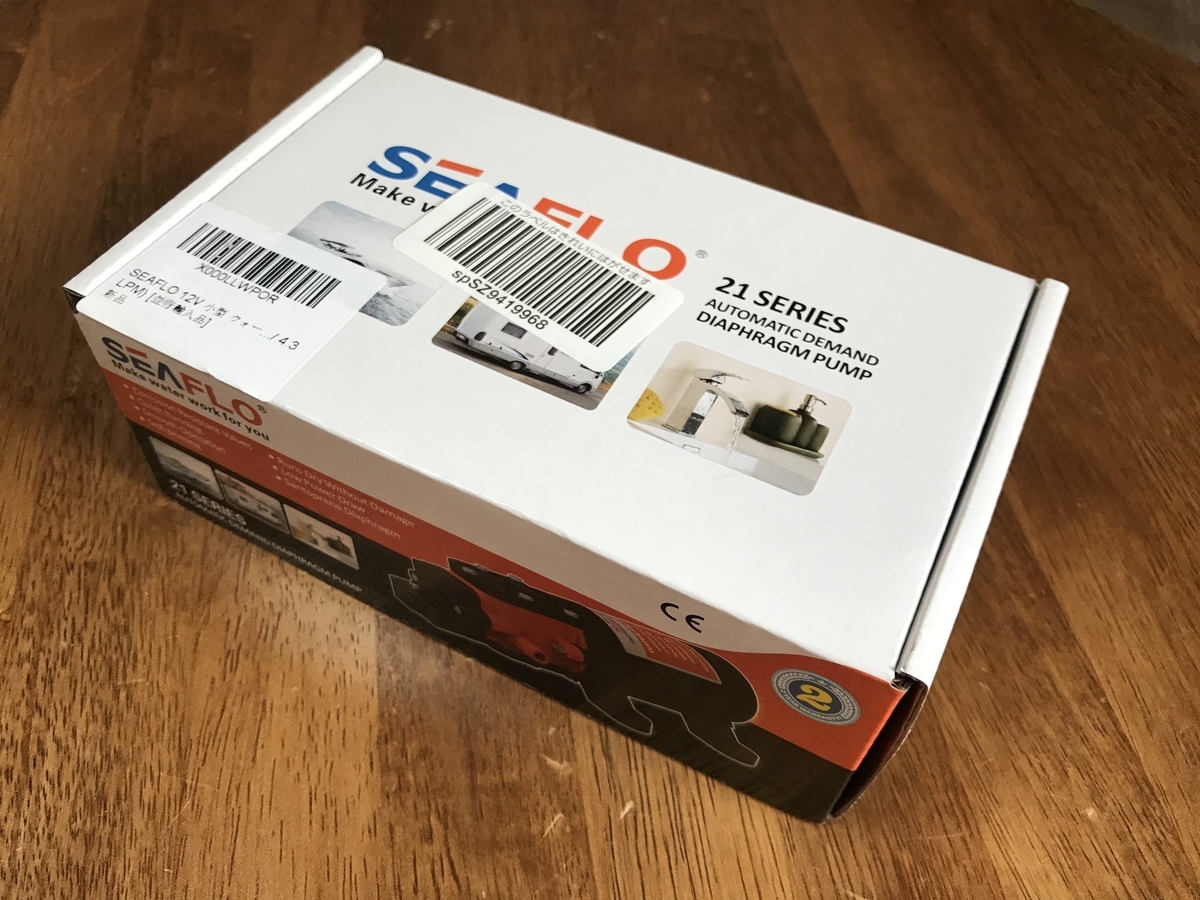

次にメインのポンプです。

先週紹介したAmazonのものを購入しました。

f:id:fujituboxr600:20200904212744j:plain

f:id:fujituboxr600:20200904212812j:plain

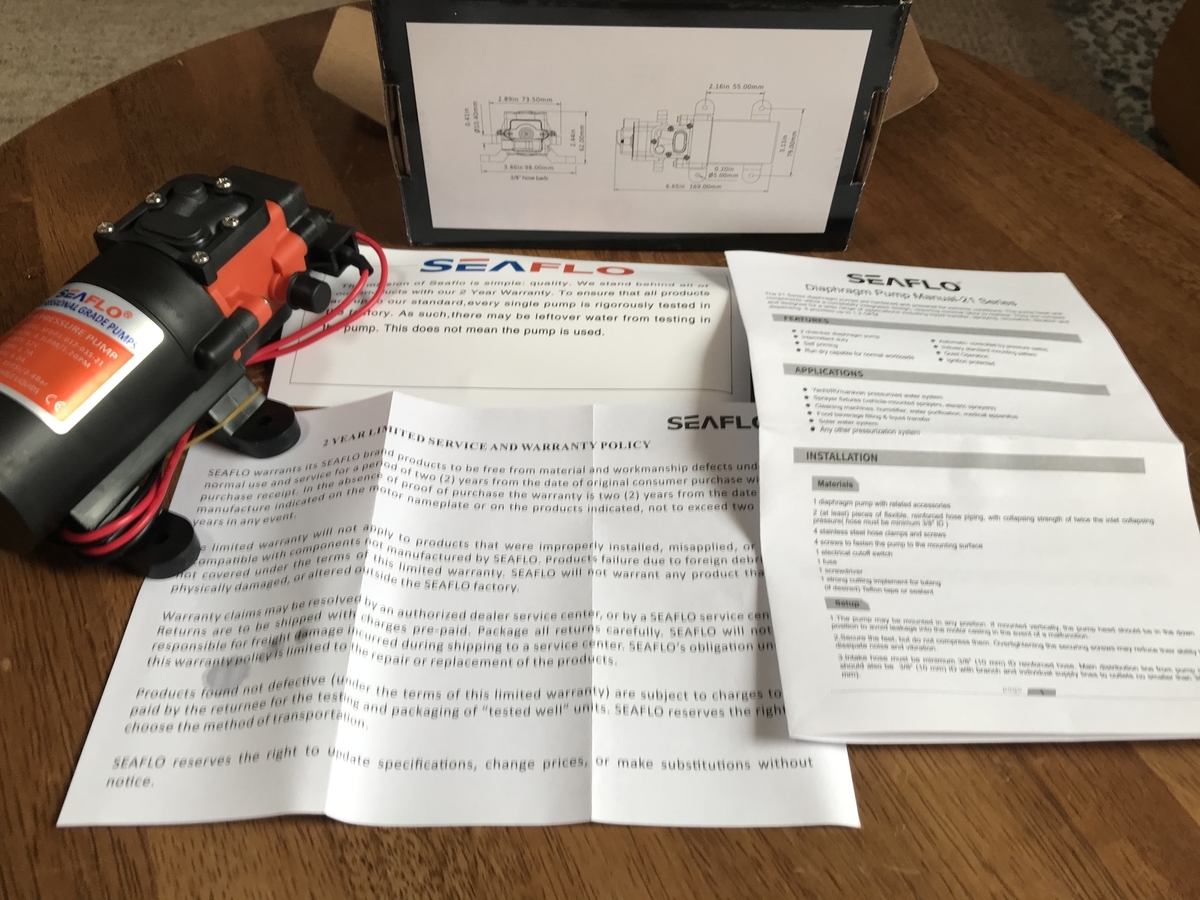

英語の、マニュアルがついてます。

f:id:fujituboxr600:20200904212904j:plain

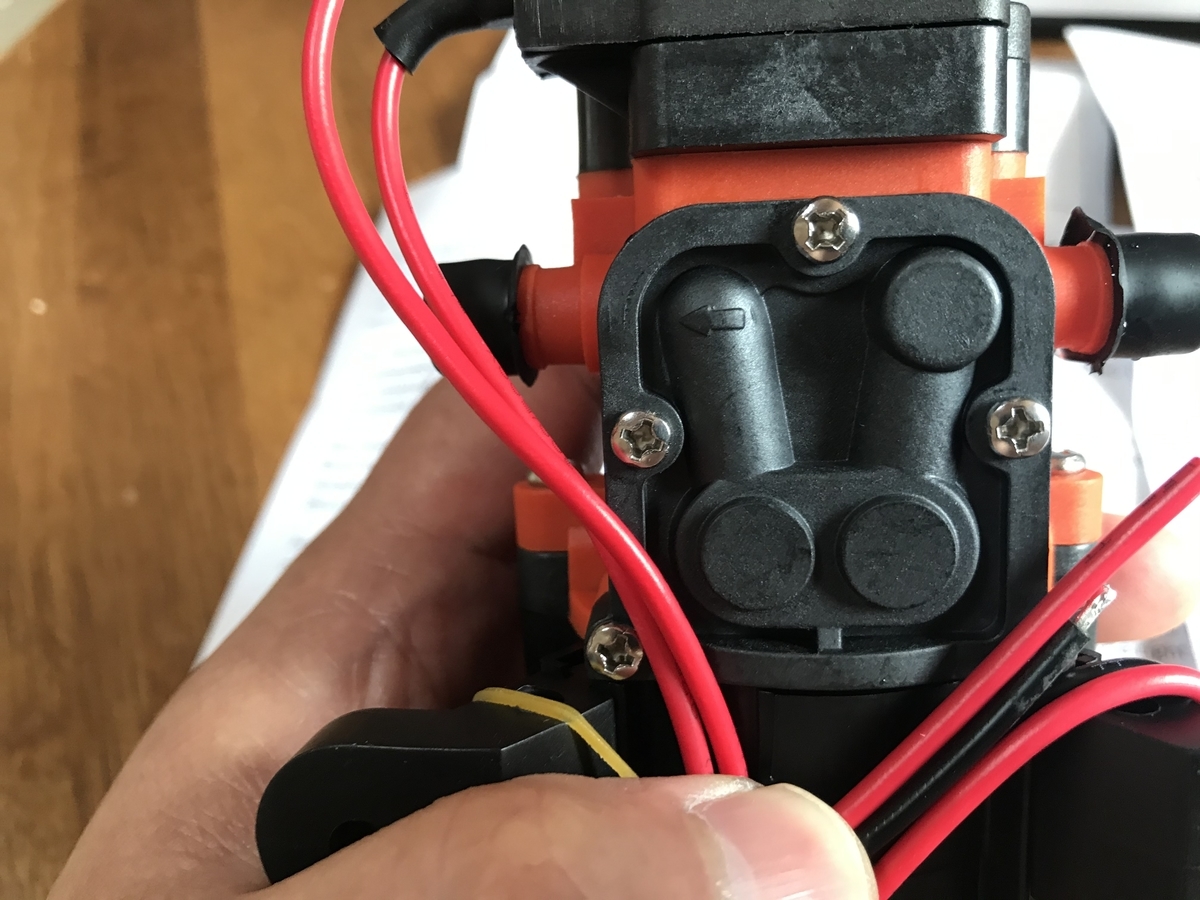

裏側をよく見ると→で吐き出し側が判る用になってます。口径は3/8【9mm】みたいです。

f:id:fujituboxr600:20200904213034j:plain

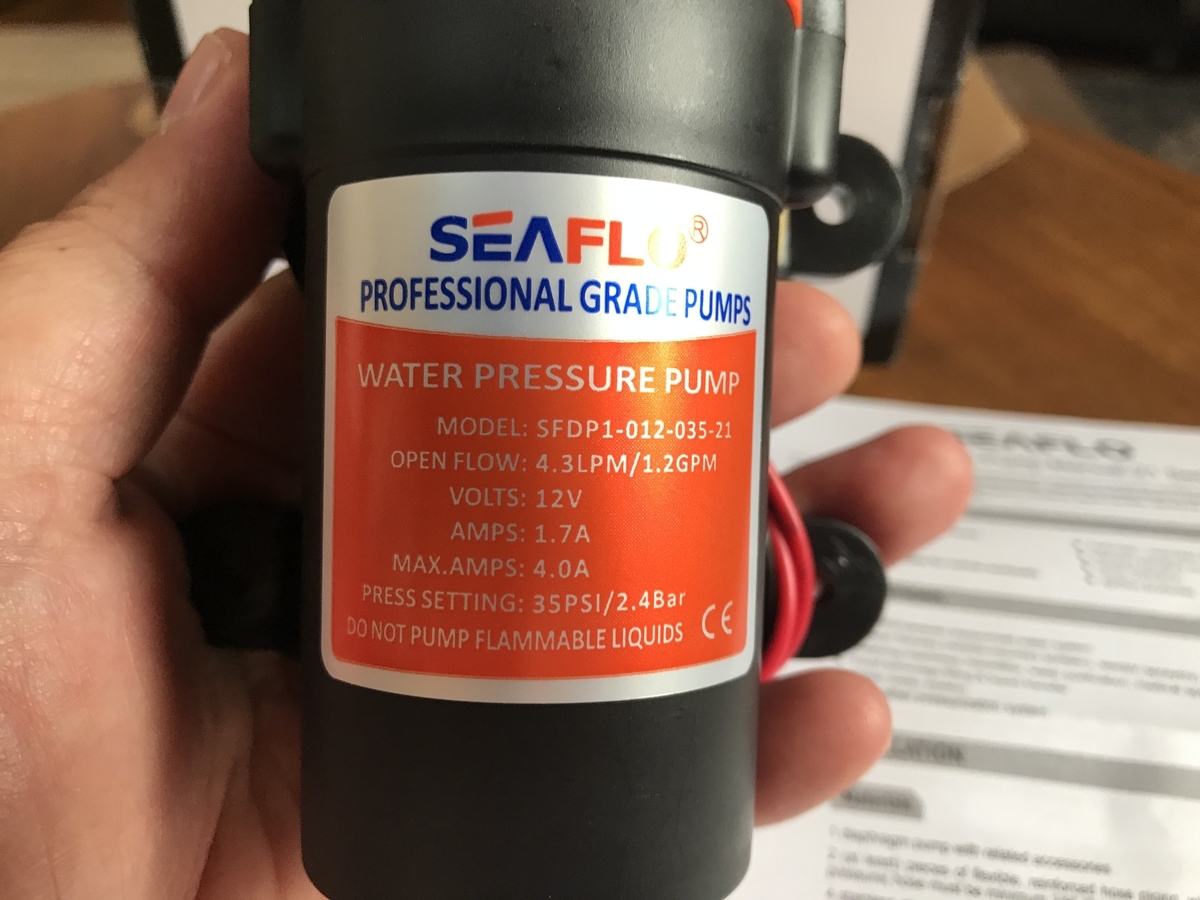

ポンプの性能です。まあ、大丈夫🙆‍♂️だと思います。



タンクとポンプと蛇口を配管継手で繋ぐのには、蛇口側から3/4【20mm】のホース次にブッシングで3/8【9mm】に下げてからポンプに接続します。

f:id:fujituboxr600:20200904214325j:image

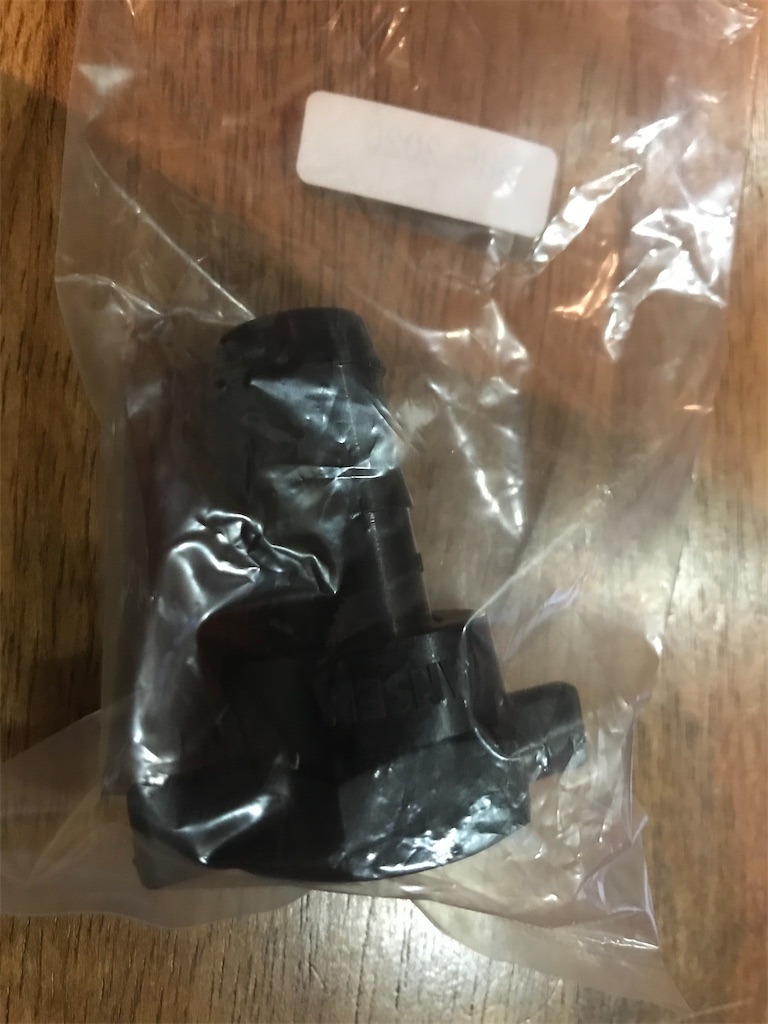

20mmのホースを繋ぐ竹の子ジョイントです。

f:id:fujituboxr600:20200904214501j:image

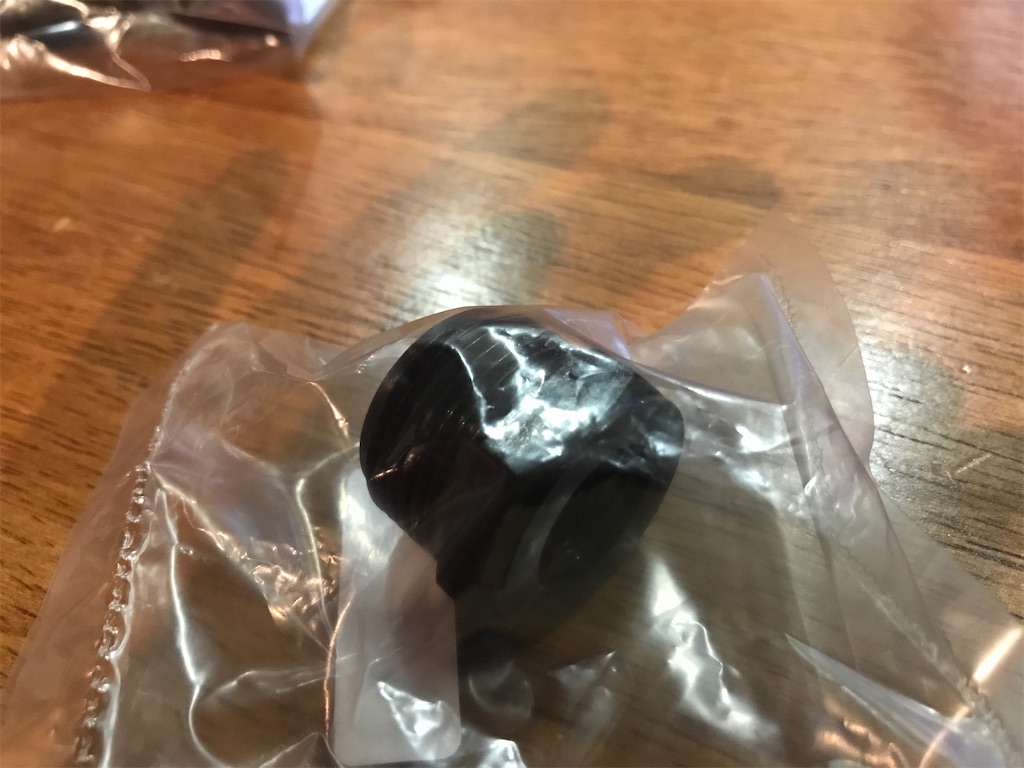

ブッシングです。

f:id:fujituboxr600:20200904214554j:image

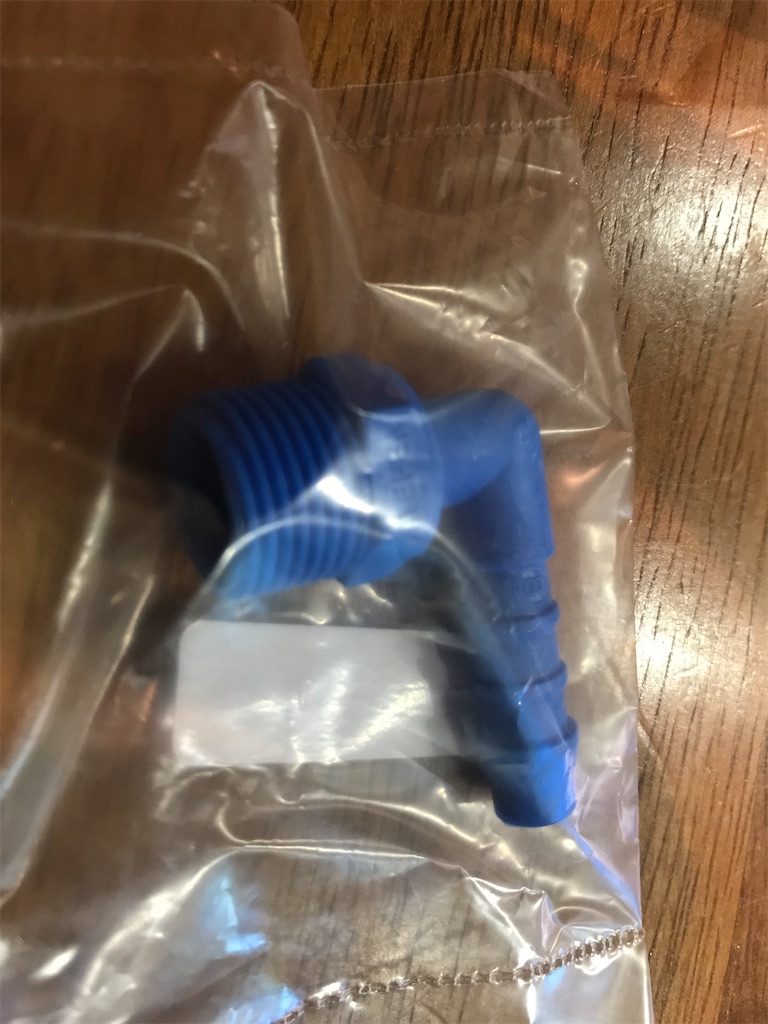

9mmのホースを取り付ける竹の子ジョイントです。

これは、上部から横のタンクに接続するのに90Eにしてます。

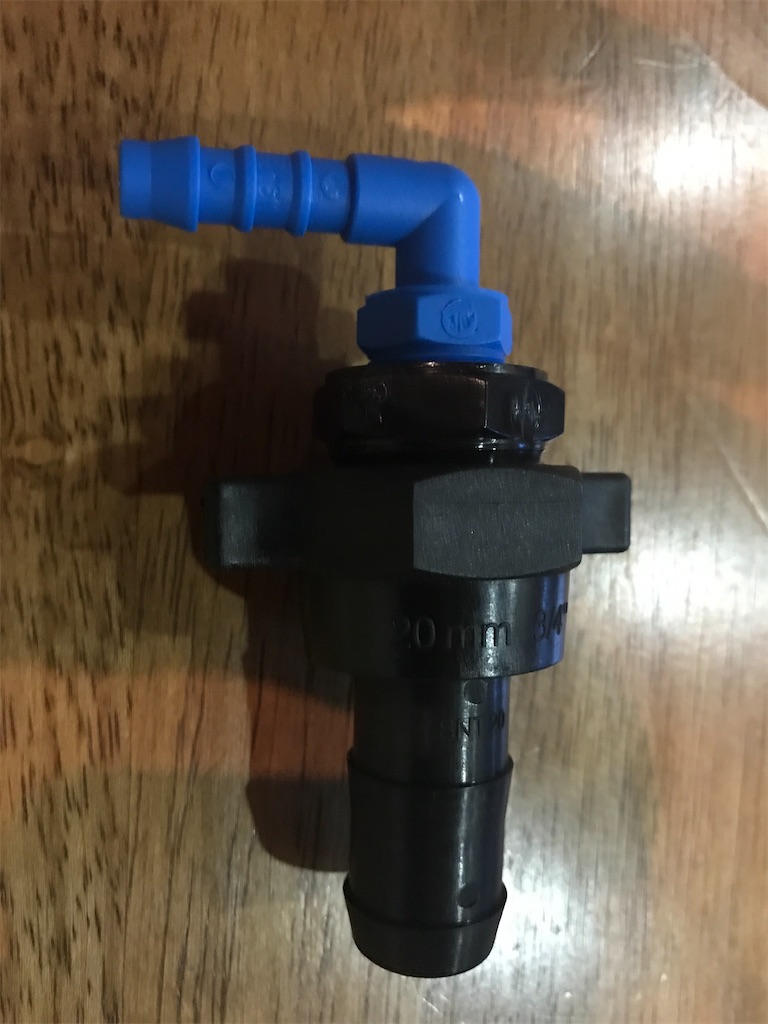

組み立てるとこんな感じです。

f:id:fujituboxr600:20200904214954j:image

仮組ですがいいですかね。



次にポリタンクに付ける継手です。

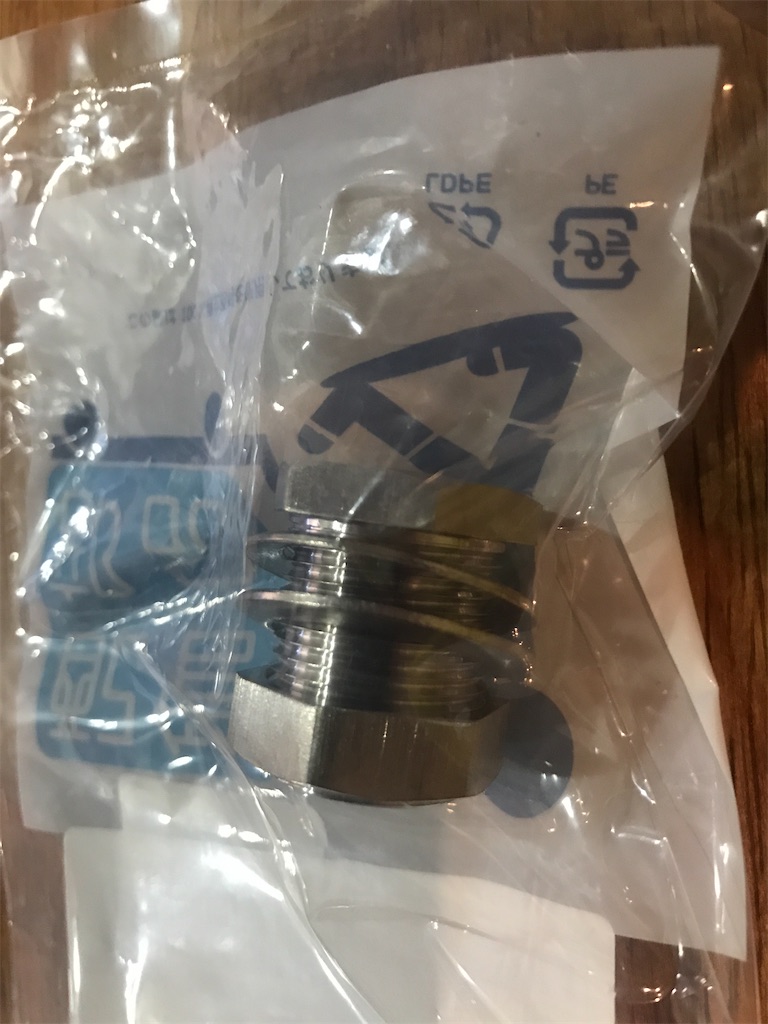

タンクキャップに穴🕳を開けて、今回使用するパネルユニオンです。ステンレス製にしてみました。

f:id:fujituboxr600:20200904215752j:image

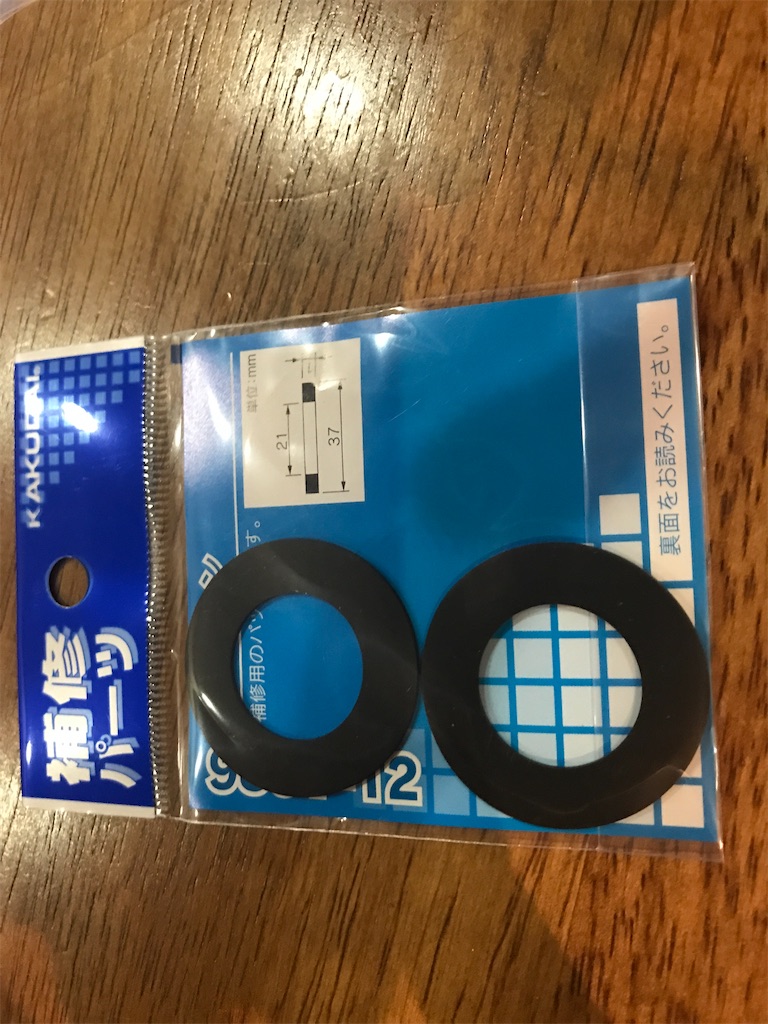

パネルユニオンに使うガスケットです。

ホダカで買ってきました。f:id:fujituboxr600:20200904215932j:image

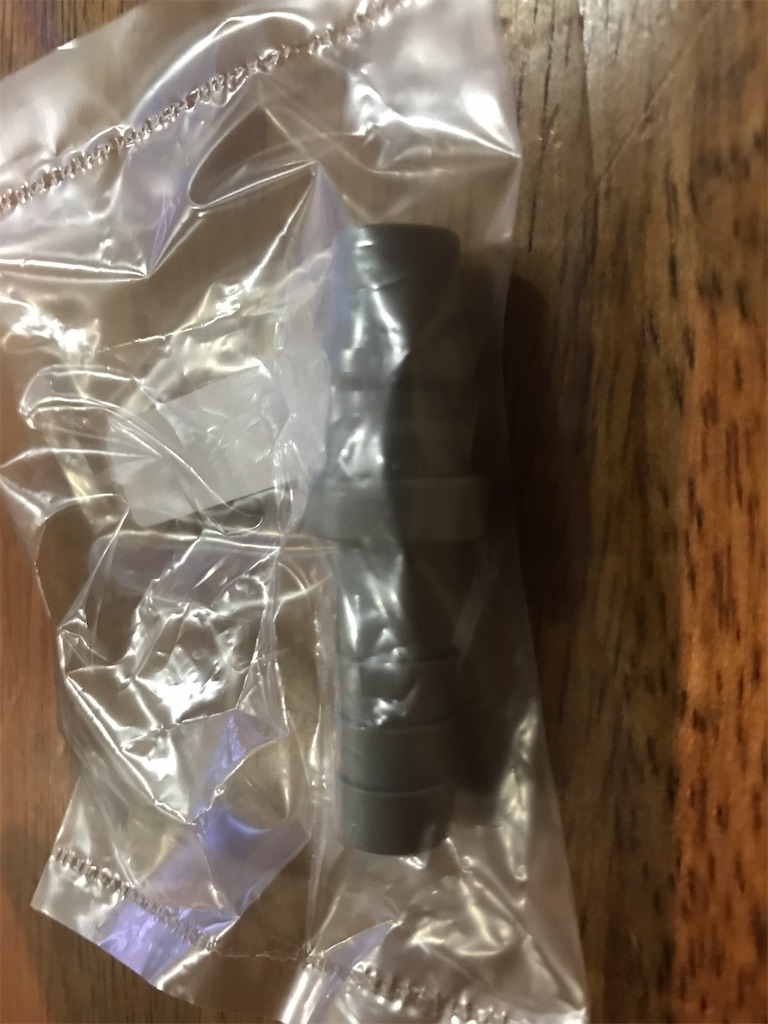

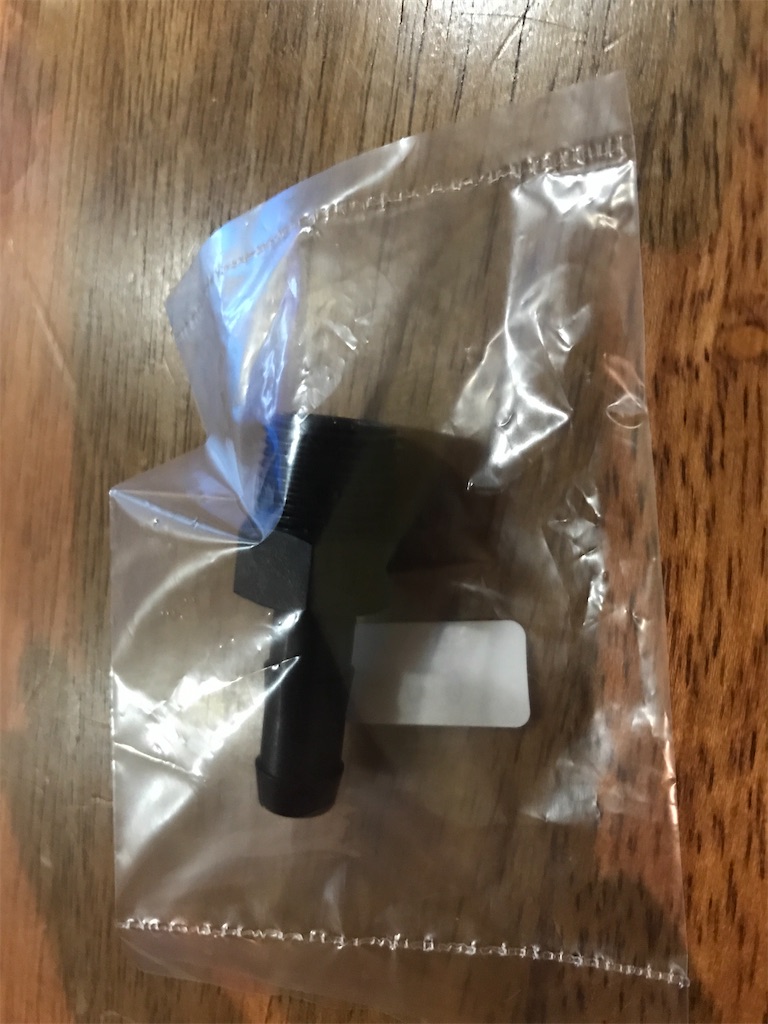

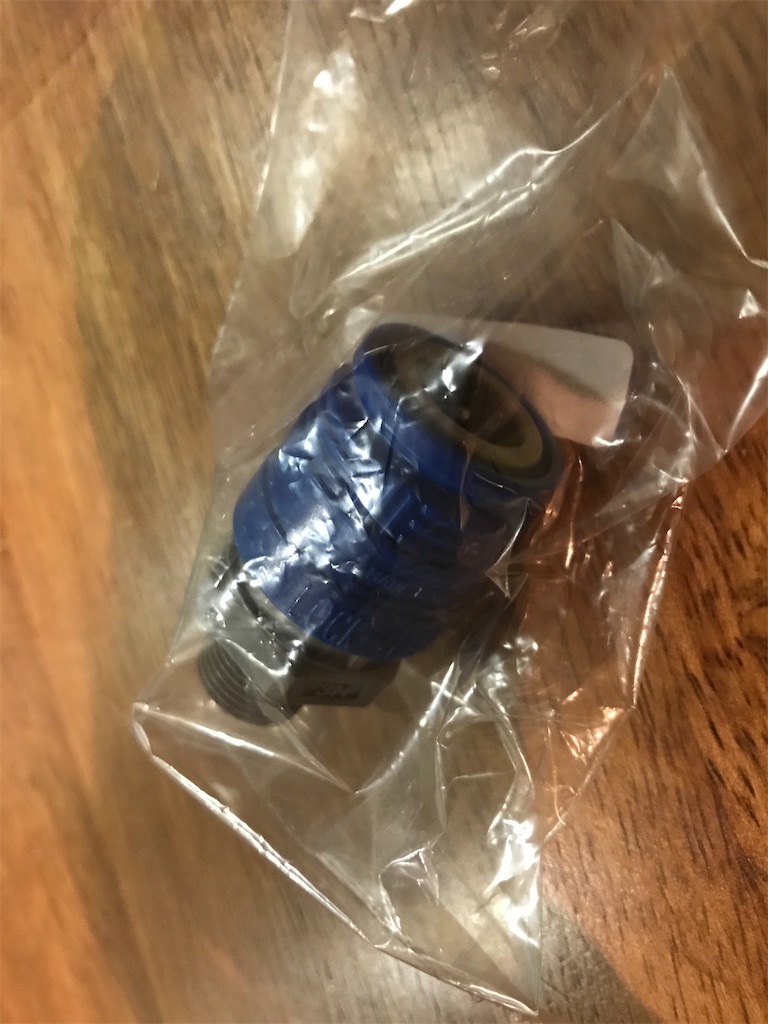

パネルユニオンと接続する吐き出し側のワンタッチカプラと吸い込み側の竹の子ジョイントです。

f:id:fujituboxr600:20200904220201j:image

f:id:fujituboxr600:20200904220318j:image

f:id:fujituboxr600:20200904220355j:image

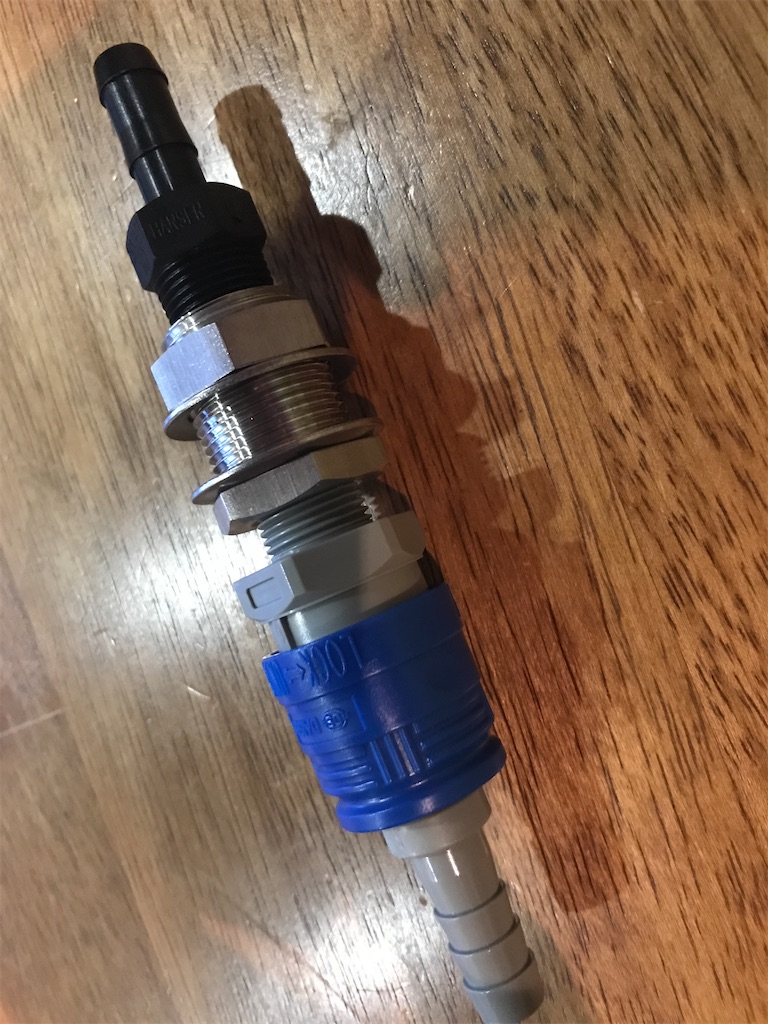

仮組みしてみます。

f:id:fujituboxr600:20200904220706j:image

取り付けには、ホースとホースバンドがあれば何とかなりそうです。

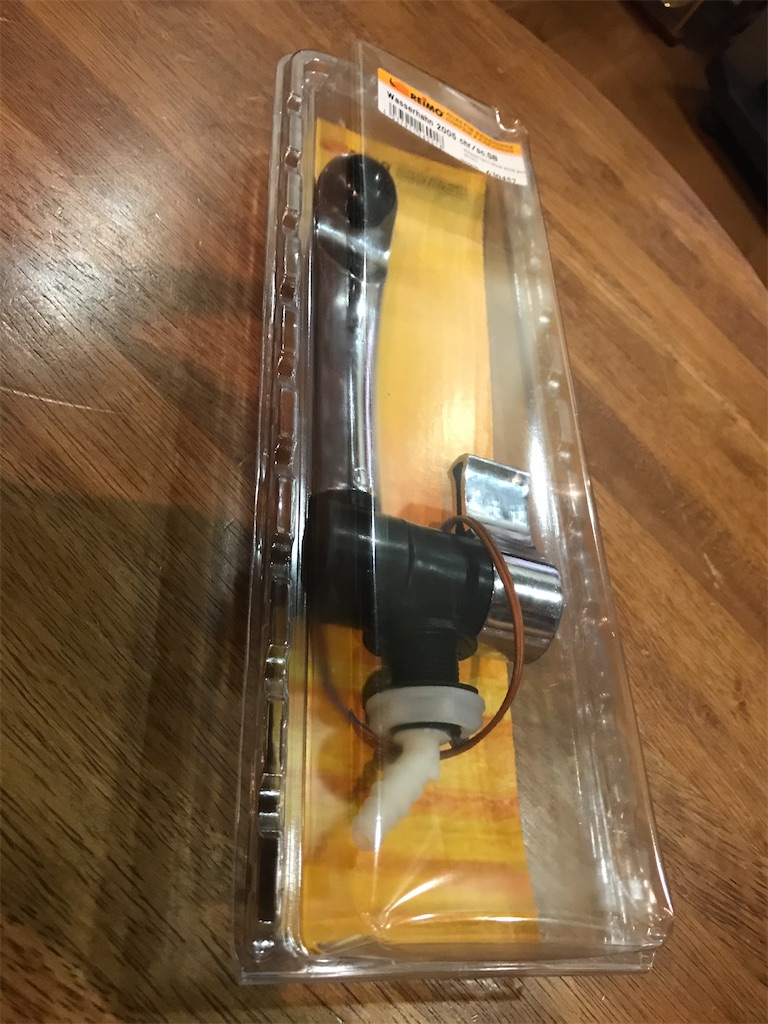

あと、バンテック から購入した蛇口を確認します。

f:id:fujituboxr600:20200904221140j:image

あれ?何かホースの取り付けが細い⁉️

f:id:fujituboxr600:20200904221304j:image

これって3/8ですよね。あ〜ネットのカタログは取り付け箇所が20mmで口金はサイズが書いてなかったんですか。

自分の間違いですが、カタログが勘違いし易いと思います。

って言う事で、せっかく購入したブッシングが必要なくなってしまいました。

欲しい方が、いらっしゃいましたら送りますよ。



よくある事ですが、皆さんは注意しましょうね!



それでは、取り付けしていきます。

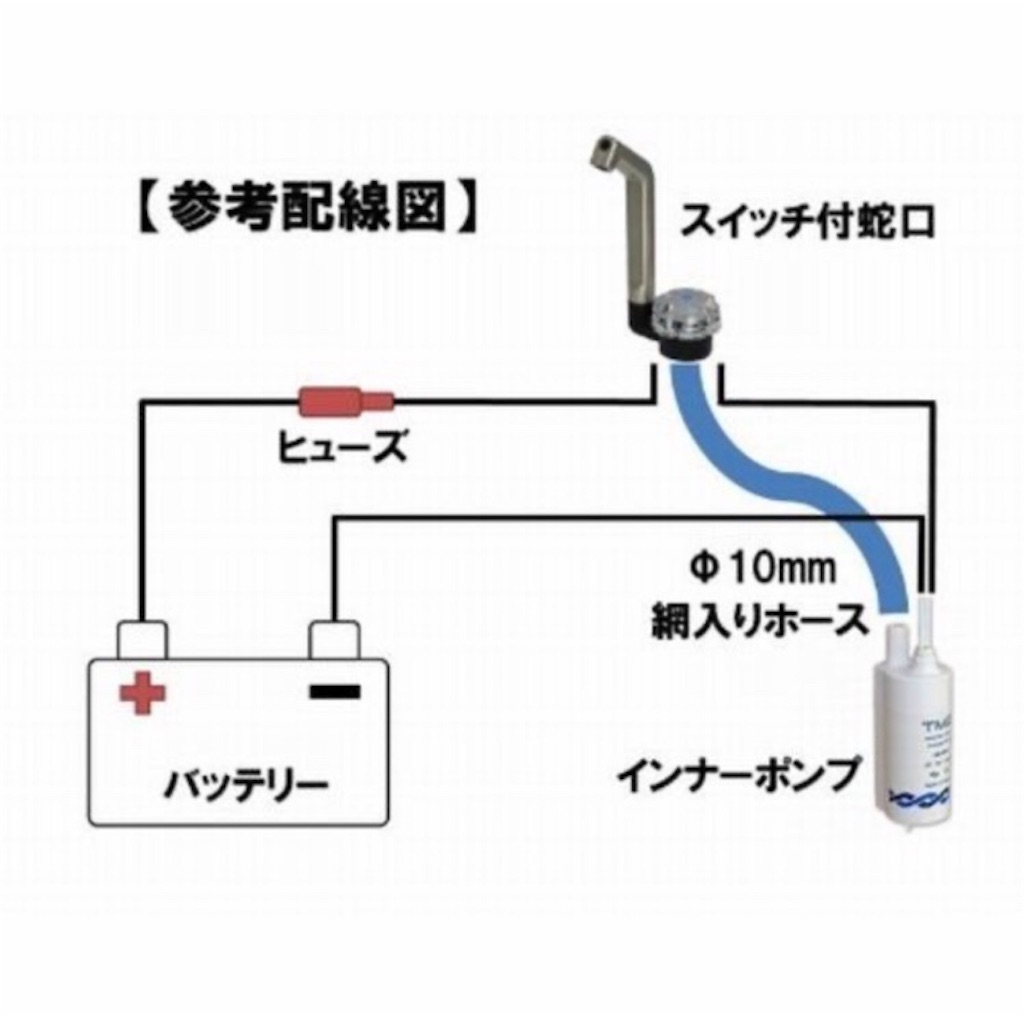

配線図はこんな感じみたいです。

f:id:fujituboxr600:20200904231706j:image

配線にヒューズが必要みたいです。

取り敢えず、何かのオーディオで外したヒューズを準備しました。

f:id:fujituboxr600:20200905152854j:image

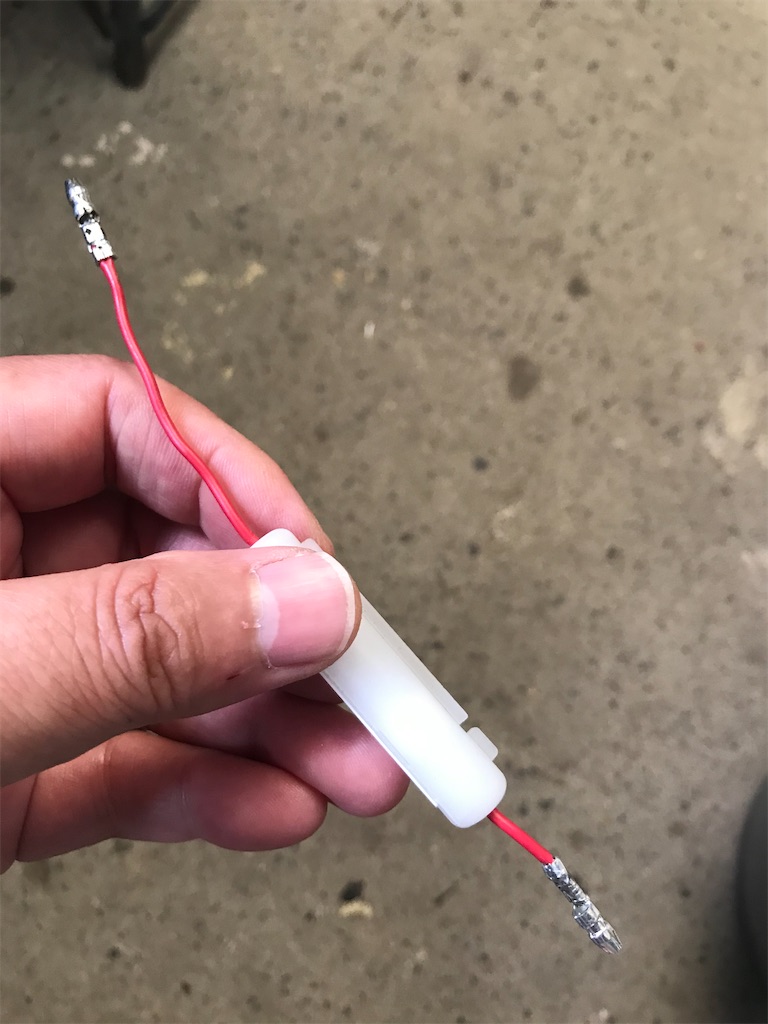

ヒューズ線ギボシ端子を付けてハンダ付けします。

f:id:fujituboxr600:20200905153016j:image

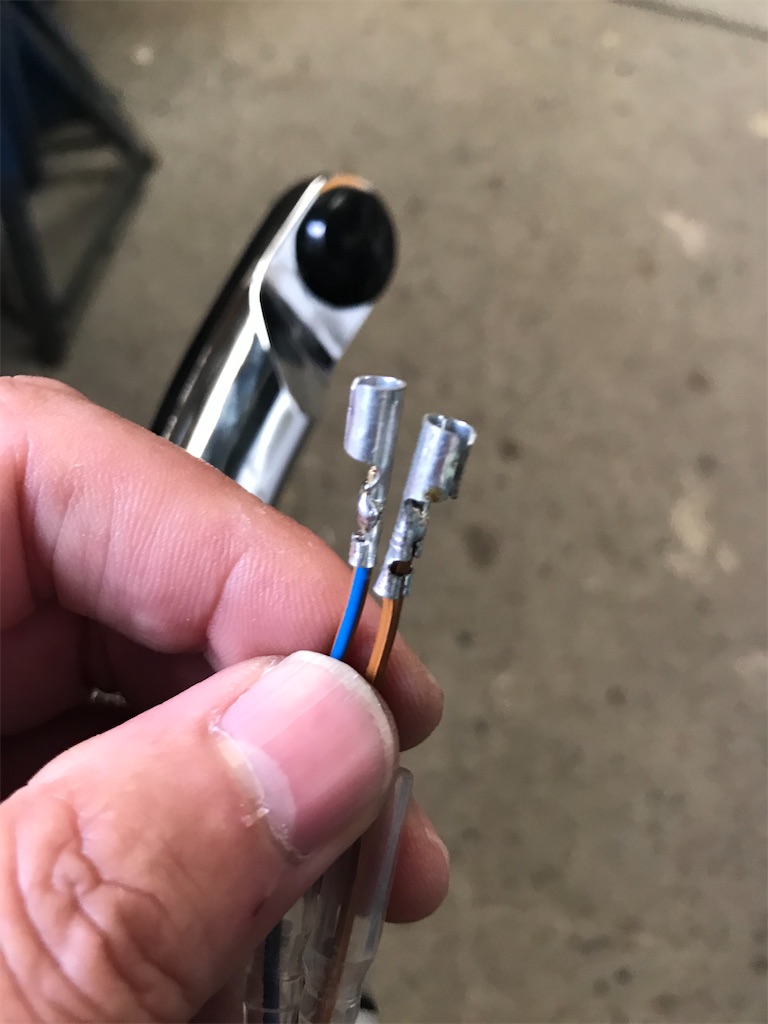

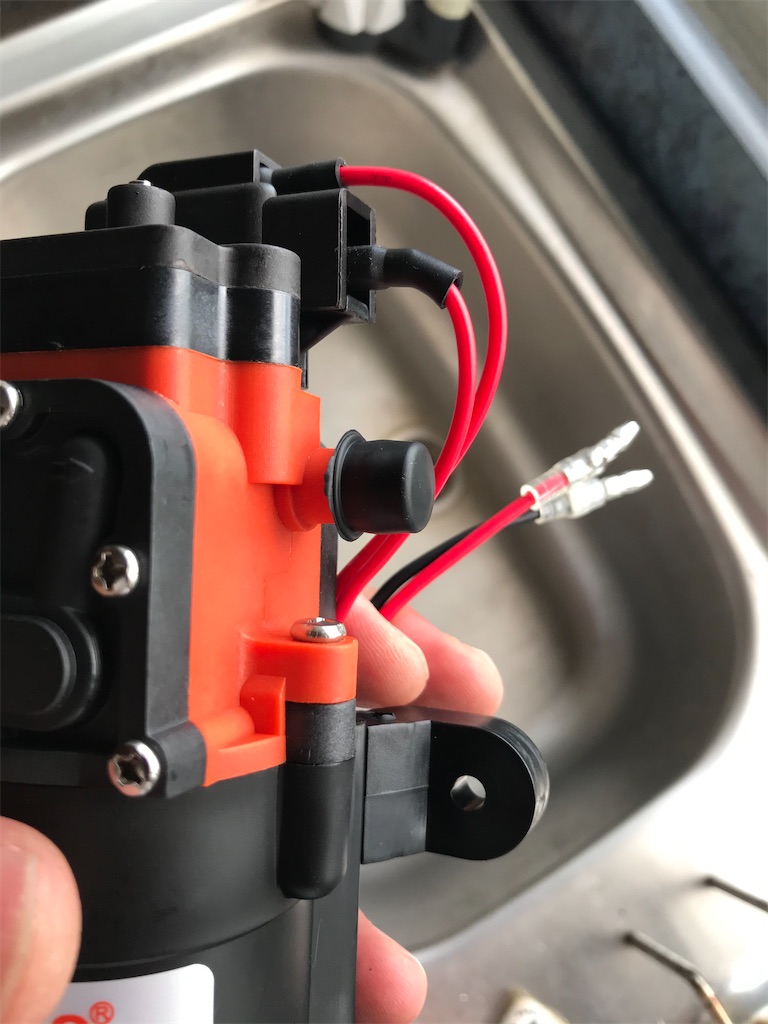

同じように蛇口とポンプの配線にもギボシ端子付けます。

f:id:fujituboxr600:20200905153257j:image

f:id:fujituboxr600:20200905153332j:image

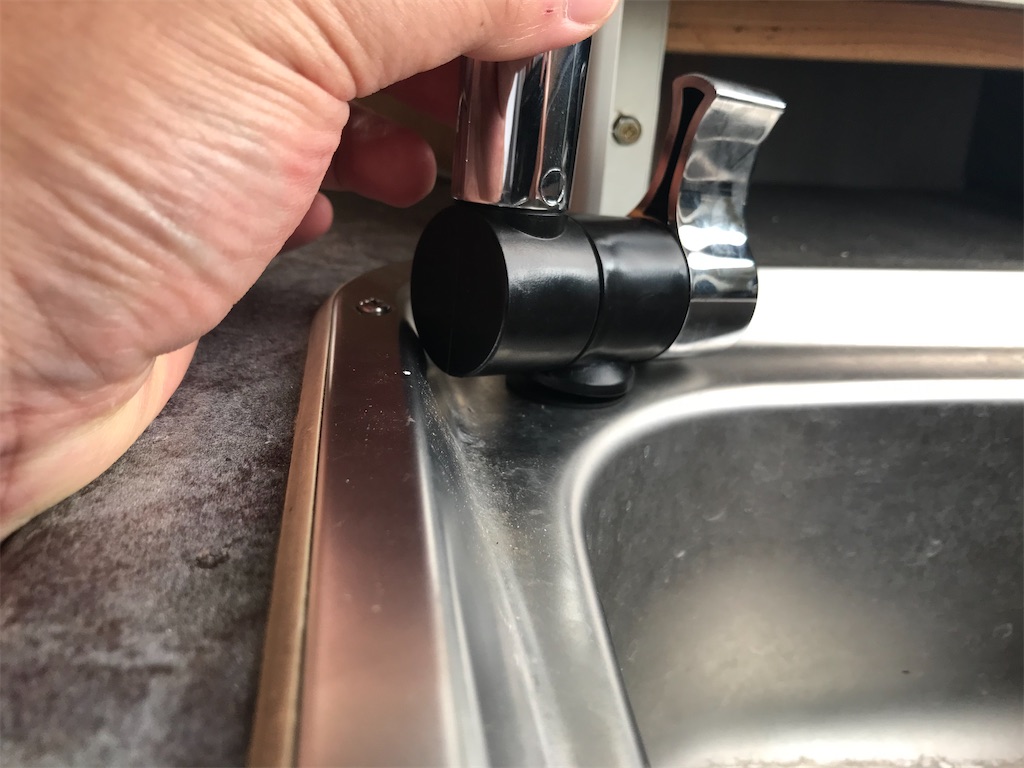

それでは、蛇口をシンクに仮付けしてみます。

ガタガタです。

f:id:fujituboxr600:20200905153447j:image

φ20の穴🕳には入るんですが、ハンドルがシンクの段差に当たってしまい、このままでは取り付け出来ないことが…

段差に薄いナットを入れるか、カラーを入れるかホダカで見て決めます。ダ〜ッシュ💨

ホダカの店員さんに聞いてみると、すいません。このサイズの樹脂ナットは置いてないんですよ。

ありがとうございました。

店員さんと別れてカラーを探してみますが、やっぱりいいのが無くて、厚過ぎの物とかサイズが合いません。

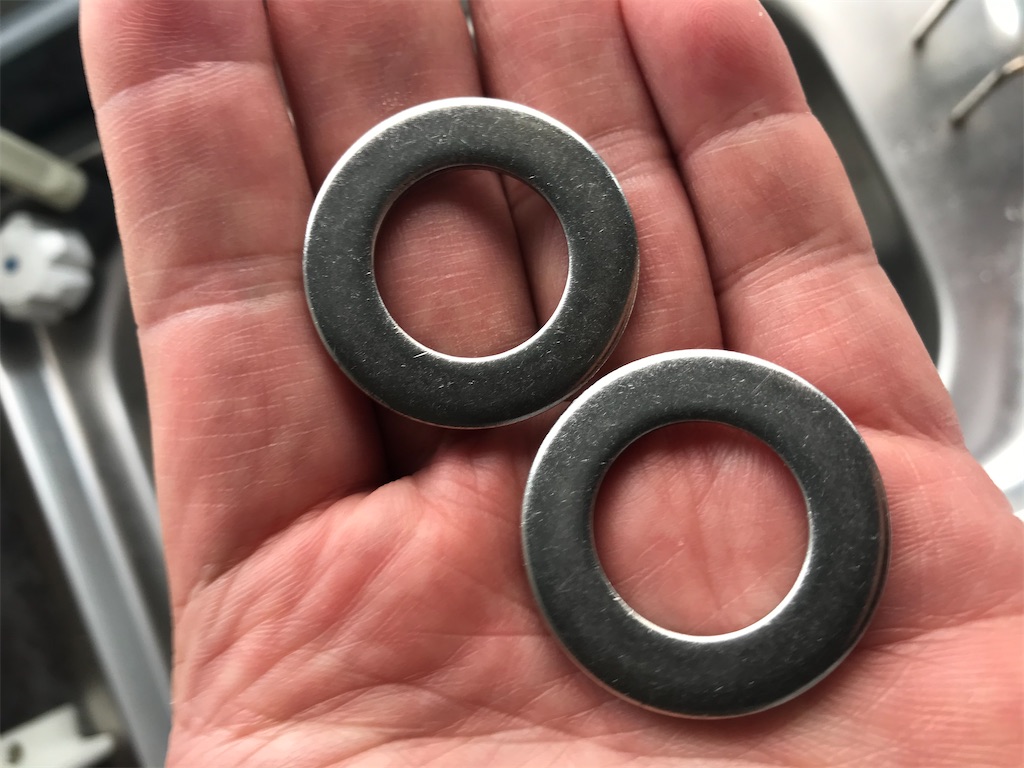

仕方ないので、SUSの平ワッシャーM20×2にしてみます。

f:id:fujituboxr600:20200905155334j:image

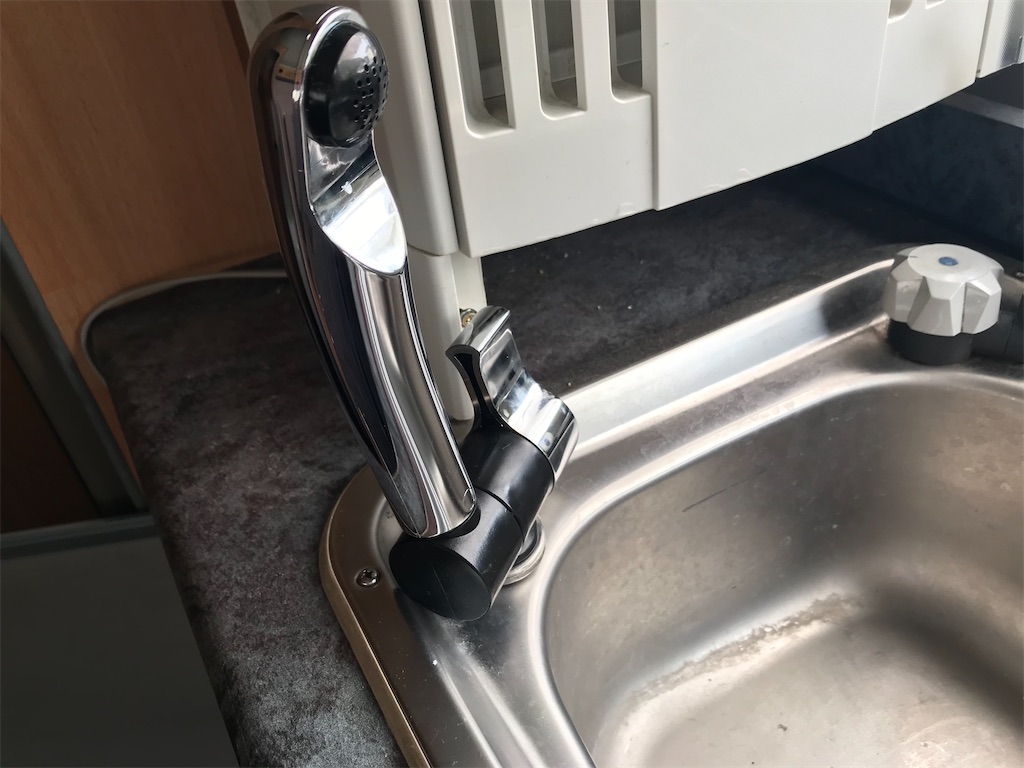

取り付けしてみます。

f:id:fujituboxr600:20200905155408j:image

形になりました。

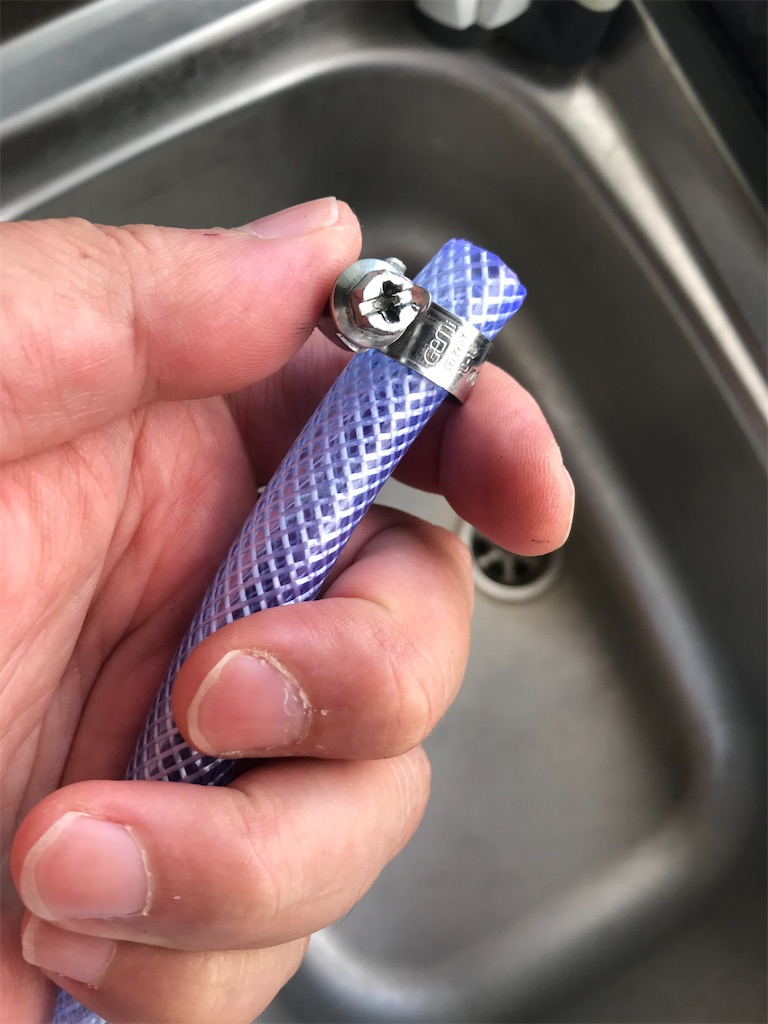

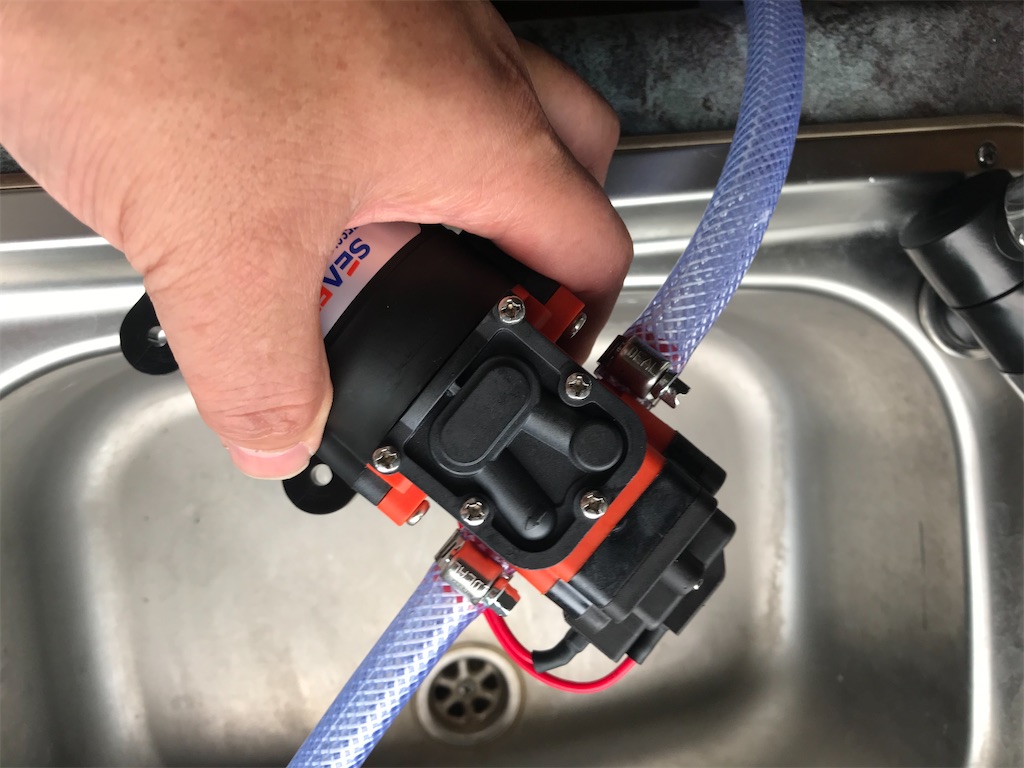

次にポンプと蛇口の取り合いのホースを取り付

けます。

f:id:fujituboxr600:20200905155948j:image
f:id:fujituboxr600:20200905155954j:image

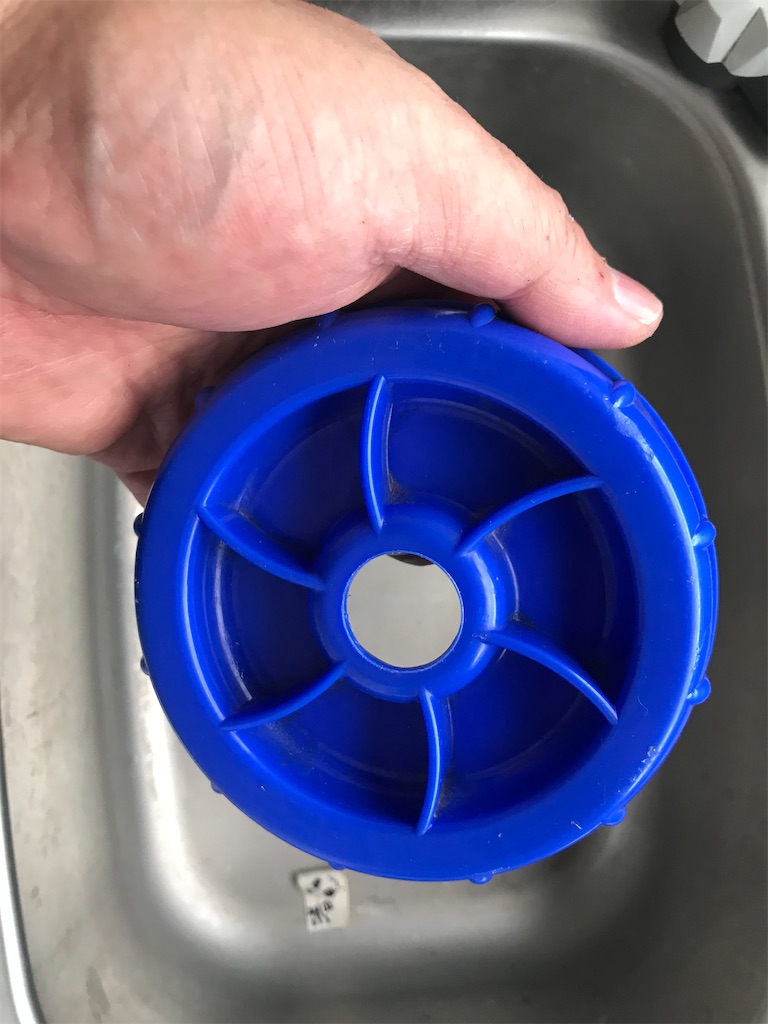

次にポリタンクにパネルユニオンとワンタッチカプラ継手を取り付けます。

f:id:fujituboxr600:20200905160154j:image

ポリタンクのキャップ中心にホルソーで穴【23mm】を開けました。

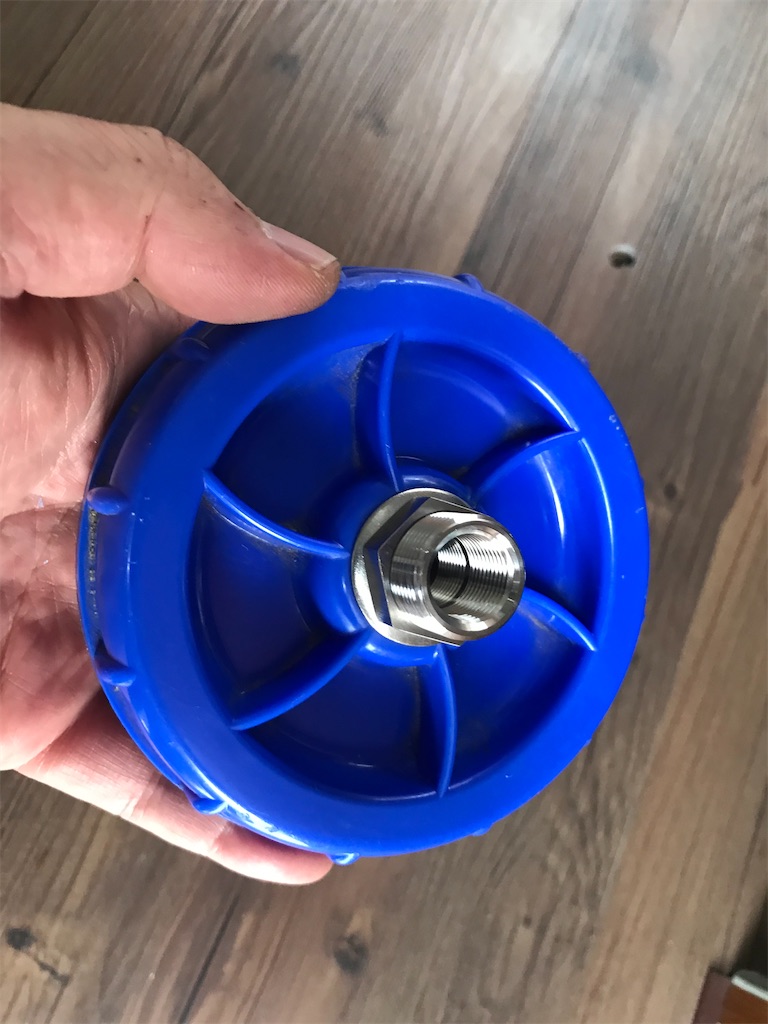

次にパネルユニオンとゴムのガスケットをキャップに取り付けます。

f:id:fujituboxr600:20200905160520j:image
f:id:fujituboxr600:20200905160525j:image

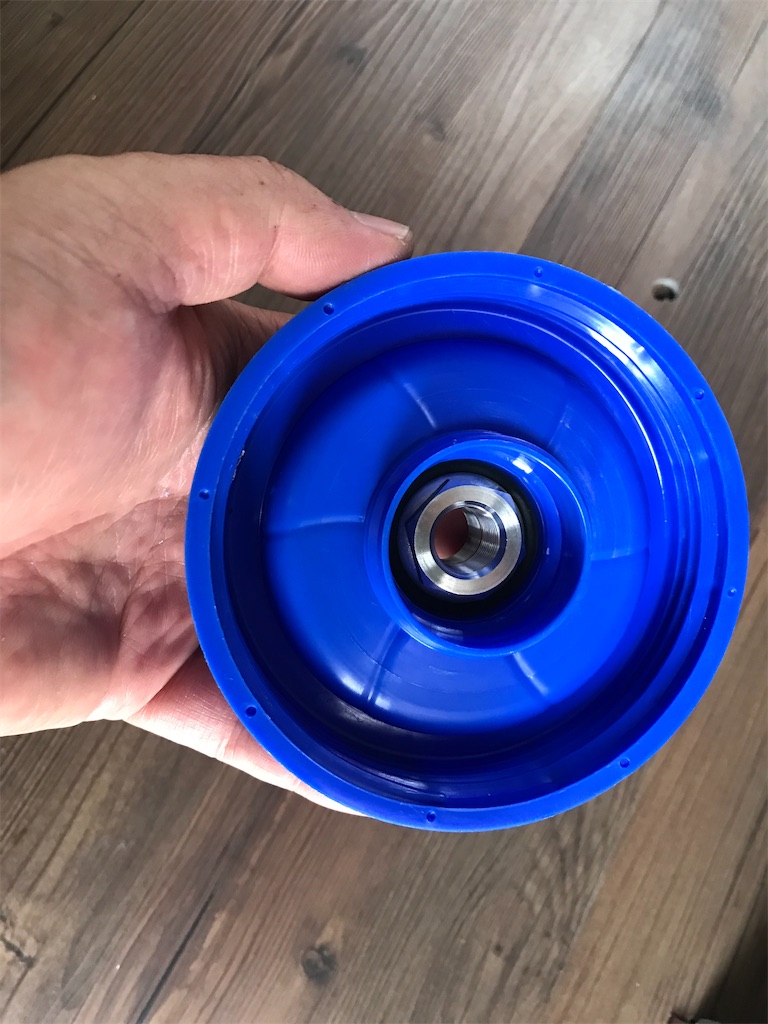

裏表の状態です。良く出来ました。

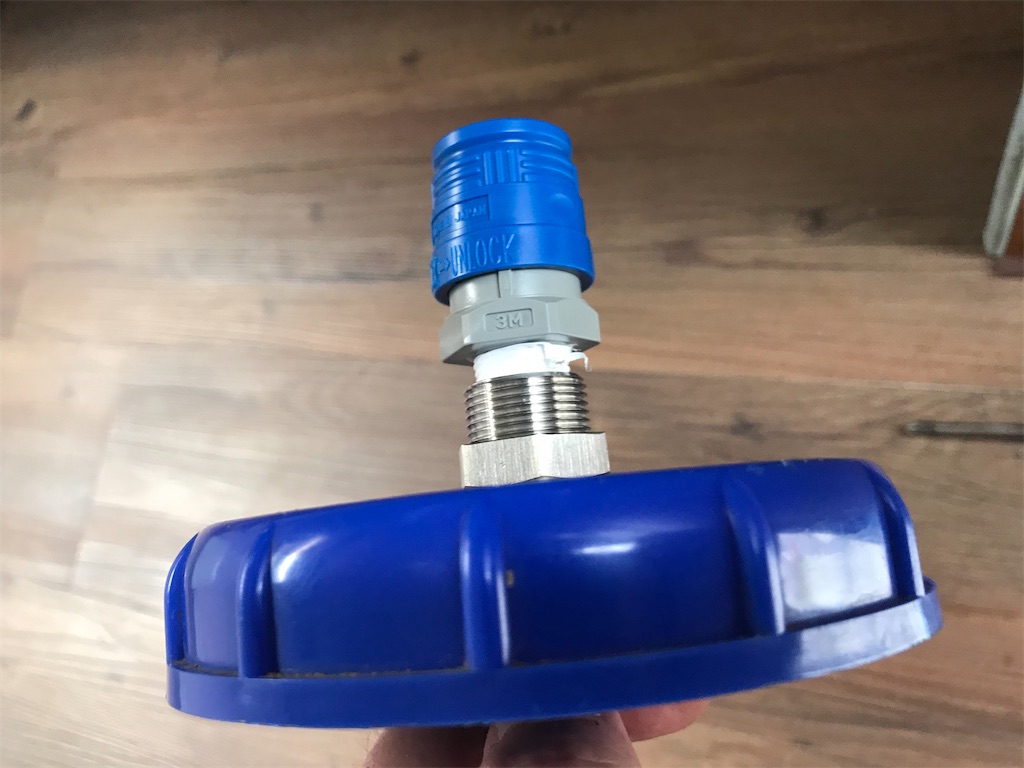

ワンタッチカプラのネジ部にシールテープを巻いてパネルユニオンに取り付けます。

f:id:fujituboxr600:20200905161113j:image

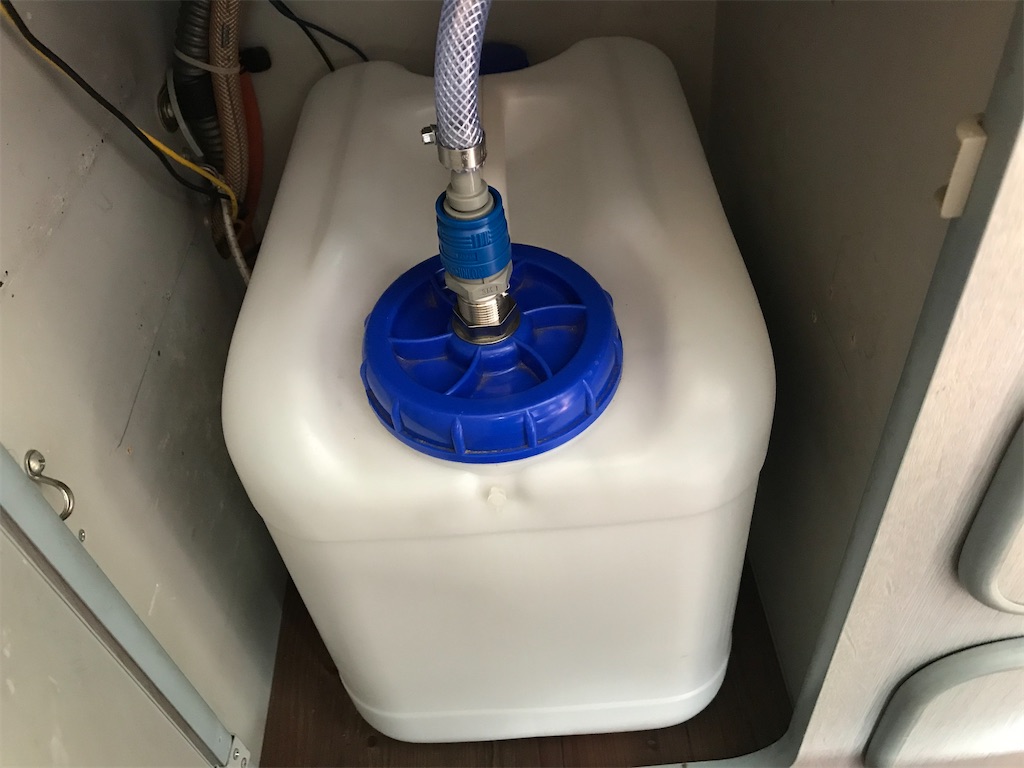

ポリタンクにキャップを戻して、ポリタンクを設置してみます。

f:id:fujituboxr600:20200905161309j:image

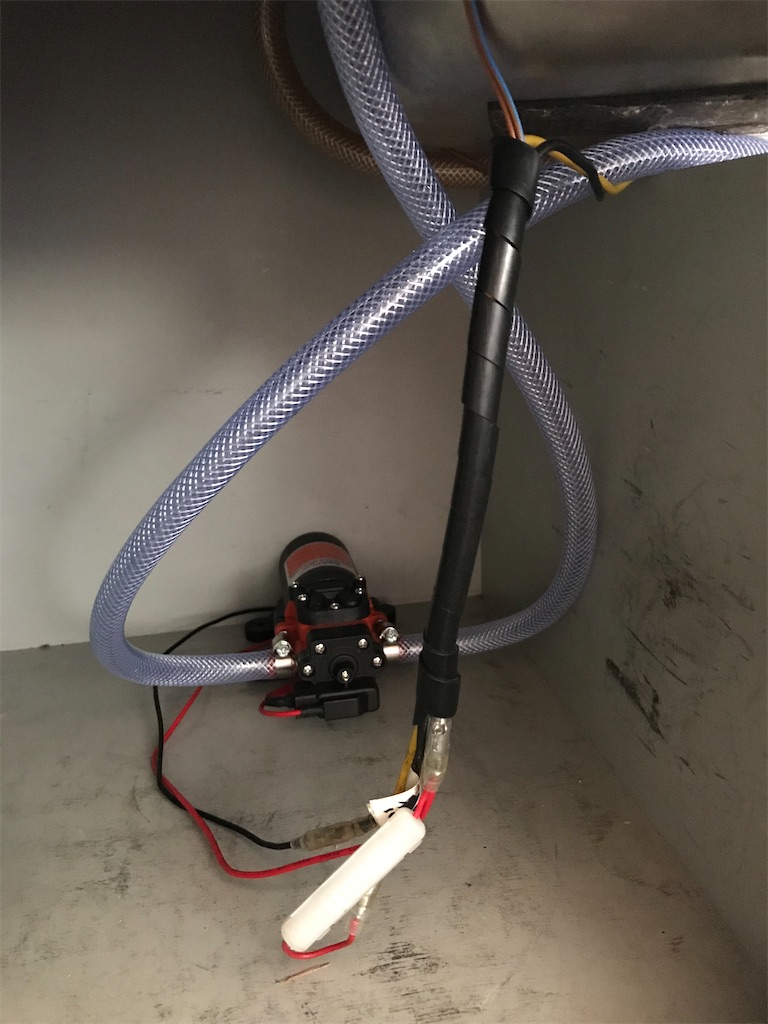

ポンプ周りの配線を繋ぎこみ、形にしてみます。

f:id:fujituboxr600:20200905173013j:image

取り敢えず完成です。

試運転をしたいんですが、ポンプの固定と浄水器の検討しないといけないですし、残念ながらバッテリー🔋が駄目👎なので、今回は断念します。

結構考えないといけないことが山積みです。



まだまだ続く‼️



🌟お願い🌟

ランキングに参加していますのでこのアイコンをクリックして落ち込んでる本人の応援、お願いできますでしょうか。




キャンピングカーランキング





バンテック JB470のレストア日記❗️【7】内装編31

今日は暑かった💦ですよね。作業をするか相当迷いましたが、出来ることからでもしないとって思い、頑張ってみました。



さて、リビングに必要な物って何でしょう⁉️

今まで触れませんでしたが、実はこの車両は純正のテーブルはありませんでした。

前オーナーの手作りの物はあったのですが、ちょっと🤏脚とかが重くて使いにくい物でした。

f:id:fujituboxr600:20200829184451j:plain

これです。ステーと脚が重いです。



そこで、バンテック パーツセンターに頼んでた脚とワンタッチの樹脂ステーを使ってリビルトします。

f:id:fujituboxr600:20200829184743j:plain

脚とステーを取り外しました。ビス穴が目立ちます。



f:id:fujituboxr600:20200829184846j:plain

ビス穴をパテ埋めしました。



次に余ってる壁紙を貼ります。

f:id:fujituboxr600:20200829184959j:plain

貼り付け後です。



次にバンテック で注文した部品を取り付ける為のビス穴の下穴を開けます。

f:id:fujituboxr600:20200829185145j:plain

貫通するとまずいのでテープでマーキングしています。



そして、脚とワンタッチステーを取り付けました。

f:id:fujituboxr600:20200829185325j:plain



次に壁の取り合いパイプに嵌め込み問題がないか確認します。

f:id:fujituboxr600:20200829185514j:plain

良く出来たと思います。



ここまでで、Tシャツを二回交換してます。



次に次回のレストアに向けて調査していきます。

まずは、サイドミラーを確認したいと思い、取り敢えず解体しました。

f:id:fujituboxr600:20200829185905j:plain

f:id:fujituboxr600:20200829185934j:plain

f:id:fujituboxr600:20200829190012j:plain

f:id:fujituboxr600:20200829190044j:plain

このミラーの取り付けって、ボールブッシュホルダー式と言うらしいです。

ボール径がφ22 ・φ20・ φ16でした。微妙な大きさです。

今後、この大きさのボールが入るミラーを探していきたいと思います。

皆さん、いい情報がありましたら、教えて頂けると助かります。



さて次の課題です。飲料水についてですが、この車両の飲料水タンクとポンプが取り外されていました。

f:id:fujituboxr600:20200829190814j:plain

清水って書いてあるケーブルが見えます。

これにポンプが接続してあったようです。



多分、ポリタンク内の水中ポンプを抜き取り水を補給するのが面倒になってしまったのだと推測します。

以前乗ってたジルもそうでした。

今回の飲料水タンクの接続は、簡単に脱着が出来るように検討していきます。

始めに家にあったポリタンクが嵌るか確認します。

f:id:fujituboxr600:20200829192452j:image

f:id:fujituboxr600:20200829192449j:image

いい感じですかね。

次に蓋の口径を測っておきます。

f:id:fujituboxr600:20200829192634j:image
f:id:fujituboxr600:20200829192639j:image

ポンプは、通常水中ポンプがタンク内に入る形ですが、今回は自吸水タイプで壁に取り付けて、予備水も要らないダイヤフラムポンプで行きます。

f:id:fujituboxr600:20200829192908p:image

これがあると、タンクに投入しなくても吸い込みと吐き出しが出来て、蛇口を閉じるとポンプも止まるっていうことみたいです。

次にタンクとの取り合いを検討します。

f:id:fujituboxr600:20200829193332p:image

樹脂のパネルユニオンでキャップに穴を開けてこの継手を取り付け、竹の子を付けてポンプと接続します。
f:id:fujituboxr600:20200829192609p:image

こちらは、パネルタッチコネクターって言うんですが、エアーパイプの接続によく使うものです。

これのいいところは、ホースを差し込むだけで外れないところですが、ポリチューブを使用するので硬いことから、ポンプの取り合いが課題となります。

f:id:fujituboxr600:20200829194028p:image

ホースについては、このブレードホースが切り売りで安いので、これにするか迷います。



今日は以上です。Tシャツは3枚交換してタオルが2枚ビショビショでした。



まだまだ検討する事が多いですが、楽しみが続いていてラッキー🤞って思って頑張ります。

では。



まだまだ続く‼️



🌟お願い🌟

ランキングに参加していますのでこのアイコンをクリックして落ち込んでる本人の応援、お願いできますでしょうか。




キャンピングカーランキング





バンテック JB470のレストア日記❗️【7】内装編30

今日は、以前取り外したTV📺をリフォーム使用しようと思います。



以前の状態です。

f:id:fujituboxr600:20200823185337j:plain

これは、DVD📀も観られるものらしいです。

ただ、小さいですし、インシュロックタイで締め付けられて固定されてるのが気に入りませんでした。



※もし、欲しい方がいらっしゃったら送りますよ。



そこで、壁掛け出来る治具の購入とTVを一昨日出たお給料からお小遣いを頂きAmazonで購入しました。



f:id:fujituboxr600:20200823180846p:plain

f:id:fujituboxr600:20200823180940j:plain

箱📦の中身です。1688円とは思えない結構な重さでした。



マニュアルを見ると壁への固定ボルト🔩並びにTV📺に取り付けするためのボルトが含みます。

ただ、固定ボルトを取り付ける箇所の板厚【柱等】は60mmないと駄目みたいです。



そこで、取り付ける箇所の裏側に角材をサンドイッチする構造にすればOK🙆‍♀️っていうことで、壁厚は20mmなので角材を⬜︎50×350【長さは計測済み】でいけば大丈夫と決め付け、ホームセンターに!

f:id:fujituboxr600:20200823182103j:plain

ホームセンターで杉の角材をカット【カット費無料】してもらい、300円を支払い購入へ。

f:id:fujituboxr600:20200823182530j:plain

角材取り付け前です。 f:id:fujituboxr600:20200823182616j:plain

角材取り付け後です。角材には強力な両面テープを貼り付けてあります。



次にTVです。こちらもAmazonで。 f:id:fujituboxr600:20200823182833j:plain

ハイセンスって言う中国🇨🇳のメーカーで、世界4位❓らしいです。

色々、安くていいメーカーもありましたが、音質が良いって書いてある評価とBSもYouTubeも観られるらしいので、この商品にしてみました。

価格は18700円【現在は20400円】で安いと思います。 それでは、TVの梱包を外し壁掛け金具の取り付け位置を確認します。 f:id:fujituboxr600:20200823183726j:plain ⬜︎200×M6で、壁掛け金具は問題無く付きそうです。

角材を取り付けた箇所の壁にマーキング後、木工用ドリルで下穴を開けてから壁掛け金具を木ネジを締め付けました。 f:id:fujituboxr600:20200823184058j:plain

締め付け後です。

いい感じです。

次にTV📺を固定します。TVに壁掛け金具を取り付ける前に、強力な両面テープを貼ってからボルト🔩止めしました。 f:id:fujituboxr600:20200823184400j:plain

表面です。 f:id:fujituboxr600:20200823184446j:plain

良く出来たと思います。 では、電源🔌を入れて試運転してみましょう。 f:id:fujituboxr600:20200823184626j:plain

鑑定団を観ることができました。

良かったです‼️

今後、Amazonプライム・ビデオとかYouTubeが見れるように使い放題のwifiを契約しようかと考えています。



まだまだ続く‼️



🌟お願い🌟

ランキングに参加していますのでこのアイコンをクリックして落ち込んでる本人の応援、お願いできますでしょうか。


キャンピングカーランキング
